杭州繼保電氣集團是一家電力系統及自動化生產商，致力于電力系統"發、輸、變、配、用"各個環節自動化產品研發、生產與銷售，本文將從發電機組與電網同期闡述對MZ-10同期表使用中的一些心得。

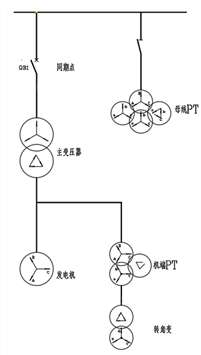

      應用場景：發電機組通過主變向電網發出電能，廠用主變?yōu)殡p繞組變壓器，聯結組別采用YD11接線方式，正常高、低壓側電壓存在相位差，在發電機同期并網時必須對其相位進行補償。發電機側采用轉角變壓器，其參數為：容量30VA，聯結組別為DY1，變比為,通過轉角變使得同期裝置采集到的主變高低壓側相位角相同，如圖下圖所示：



                                                             同期一次圖                                                                         轉角變接線圖

      在以往出廠調試RCX-9000系統機組LCU屏過程中會出現因轉角變的極性容易搞錯又不能很快定位到問題所在從而導致同期調試周期很長。本文將從MZ-10同期表的工作原理來快速識別轉角變是否極性接錯。

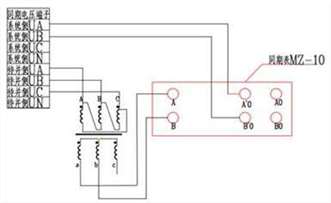

1.當轉角變極性為如下圖所示接線，用繼保調試儀從系統側UA與系統側UB加入100V 0°電壓 同時從待并側UA與UB加入100V  0°電壓時，同期表S指針將會向右側偏30°角度

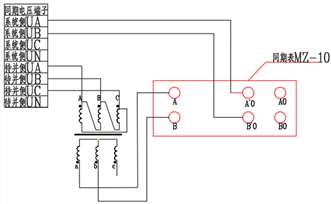

2.當轉角變極性為如下圖所示接線，用繼保調試儀從系統側UA與系統側UB加入100V 0°電壓 同時從待并側UA與UB加入100V  0°電壓時，同期表S指針將會向右側偏210°角度



總結：通過以上步驟可以很快解決轉角變接線的問題，以此方法也可以解決系統側與待并側接線是否正確等問題，從而避免因接線問題導致非同期事故的發生。
